Der Connector
universell und flexibel

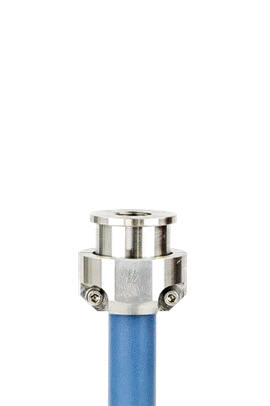

Der Connector dient als universeller Adapter für alle kompatiblen Verschlüsse und dient sowohl zum Druckanschluss als auch zur Entlüftung und zur Aufhängung der Prüflinge.
​
Der Connector kann vielseitig verwendet und schnell von einem Verschluss auf den anderen (ohne Werkzeug) umgebaut werden. Man benötigt daher nicht für jeden Verschluss einen Connector, sondern nur so viele wie gleichzeitig Verschlüsse im Einsatz sind.
​
Zusätzlich bietet der Connector weitere Möglichkeiten die Position des Druckanschlusses gemäß den jeweiligen Anforderungen oder den eigenen Vorleiben Vorlieben zu konfigurieren und diverses Zubehör zu ergänzen.
Ausführungen:
Connector
mit Gewindeanschluss
Gewinde
G1/4"
​
max. 100 bar (1.450 psi)
max. 110°C (230 °F)
X10.X150
Connector
mit Stecknippel
Stecknippel Typ #1
​
​
max. 100 bar (1.450 psi)
max. 110°C (230 °F)
Connector
mit Gewindeanschluss
Gewinde
G1/4"
​
max. 200 bar (2.900 psi)
max. 160°C (320 °F)
X10.X002
Connector
mit Gewindeanschluss
Gewindeadapter
NPT 1/"4
​
max. 100 bar (1.450 psi)
max. 110°C (230 °F)
X10.X250
Connector
mit Stecknippel
Stecknippel Typ #2
​
​
max. 100 bar (1.450 psi)
max. 110°C (230 °F)
X20.X250
Connector
mit Stecknippel
Stecknippel Typ #2
​
​
max. 200 bar (2.900 psi)
max. 160°C (320 °F)
Kompatible Verschlüsse
Maximale Flexibilität
​
Durch den Connector kann jeder Verschluss schnell und einfach für jede Anwendung und jeden Druckanschluss angepasst werden. Erhältlich sind sowohl Gewindeadapter, als auch Anschlussnippel und Kupplungen für die gängigsten Prüfgeräte.
​
Durch weiteres Zubehör kann der Connector ergänzt und erweitert werden. Sämtliche Komponenten sind dabei gleichermaßen für die Druck- und Temperaturbereiche der jeweiligen Verschlüsse geeigenet.
Passendes Zubehör
​
Mit dem Zubehör der X-Serie können die Prüfverschlüsse ergänzt und erweitert werden. Sämtliche Komponenten sind dabei gleichermaßen für die Druck- und Temperaturbereiche der jeweiligen Verschlüsse geeigenet.
​
Anschlussschläuche (X10.H | X20.H)
Durch die Edelstahlarmierung und die Verwendung von hochwertigen Werkstoffen bei Kupplungen und Dichtungen, bieten die A10.H Anschlussschläuche eine langlebige und sichere Lösung. Sie sind mit unterschiedlichen Druckanschlüssen erhältlich.
​
Fangseil (X00.A)
Für Prüfungen im Prüfbad und bei Prüflingen bei denen ein sprödes Versagen erwartet wird oder nicht auszuschließen ist, kann das Fangseil verwendet werden. Es verbindet die obere und untere Dichtkappe lose miteinander. So kann sichergestellt werden, dass die Prüfverschlusse nach der Prüfung wieder komfortabel aus dem Prüfbad entnommen und wiederverwendet werden können.
​
Druckanschlüsse und Zubehör (X10.P | X20.P)
Für Adaptierungen auf den individuellen Bedarf steht ein breites Sortiment an kompatiblen Stecknippeln, Kupplungen und Adaptern, zur Verfügung.
