A10 - Prüfverschlüsse für Kunststoffrohre
ergonomisch und vielseitig
Technische Daten
max. 100 bar (1.450 psi)
max. 110 °C (230 °F)
max. DN 250 (10")
Die A10 Verschlüsse wurden für Innendruckprüfungen an vollwandigen Kunststoffrohren entwickelt. Sie entsprechen den Vorgaben der jeweiligen Normen (ISO 1167-1 Typ A bzw. ASTM D1598 / D1599 free end) und können dabei sowohl für Zeitstandinnendruckversuche als auch für Berst- oder Druckwechsel- beziehungsweise Pulsationsversuche verwendet werden. Die Prüfverschlüsse wurden in Kooperation mit mehreren erfahrenen Anwendern und Experten im Bereich von Druckprüfungen entwickelt. Sie vereinen in einer beachtenswerten Weise Form und Funktion und verfügen daher über zahlreiche Merkmale, die sie hinsichtlich Handhabung und Einsetzbarkeit einzigartig machen. Die vielseitigen Möglichkeiten zum Anschluss der Druckversorgung ermöglichen ein Maximum an Flexibilität. So können die Verschlüsse schnell und einfach auf jede Prüfanwendung und jedes Prüfgerät angepasst werden.
Zeitsparend
Geringste Anforderungen an die Probenvorbereitung (kein Anfasen und Einfetten nötig) sowie die schnelle Montage reduzieren den Arbeitsaufwand und erhöhen damit die Wirtschaftlichkeit.

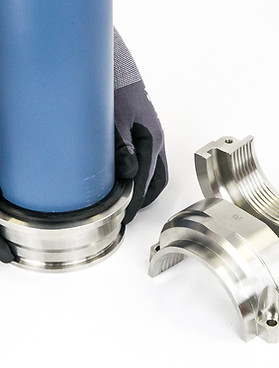

Leichte push-fit Montage
Das patentierte Design basiert auf dem bewährten "push-fit"-Prinzip und ermöglicht eine ergonomische Montage und Demontage per Hand mit geringstem Werkzeugeinsatz.
Kompatibel mit allen Druckprüfsystemen
Anschlüsse für die Verwendung mit allen gängigen Druckprüfsystemen sind erhältlich.
Leichte Bauweise
Alle Bauteile sind gewichtsoptimiert um ein Höchstmaß an Benutzerfreundlichkeit und Arbeitssicherheit zu erzielen.
Geeignet für alle gängigen Prüfungen
Die Verschlüsse sind für alle üblichen Prüfbedingungen universell einsetzbar. So werden Prüfdrücke bis 100 bar und Prüftemperaturen bis 110°C sicher abgedeckt.
Vielseitige Anschlussmöglichkeiten
Der optional erhältliche Connector bietet vielseitige Möglichkeiten zur Anpassung an die jeweilige Prüfanforderung (Druckanschluss, Entlüftung, Aufhängung).

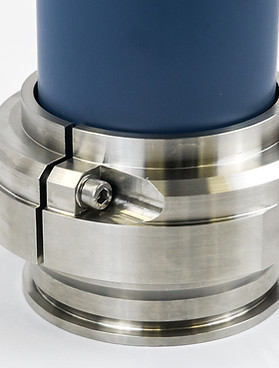

Sichere Auflageflächen
Flache Auflageflächen an den Krallen stabilisieren den montierten Prüfling in liegender Position und verhindern das Umfallen und Wegrollen der Krallen während Montage.
Sicherer Stand
Ein ausgeprägter Bund an der Verschlusskappe bietet eine erhöhte Standsicherheit. Gleichzeitig dient dieser als sichere Grifffläche bei Handling und Demontage.
Kompatibel mit allen Vollwandrohren
Die Verschlüsse sind für alle gängigen Vollwandrohre (metrisch, IPS, CTS) erhältlich und mit allen Rohrwerkstoffen (PA, PB, PE, PE-X, PP, PVC) kompatibel.
Komplett aus Edelstahl
Alle Komponenten sind aus hochwertigen und langlebigen, nicht-rostenden Werkstoffen hergestellt.

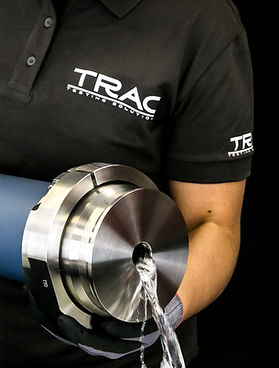

Schnelles Befüllen und Entleeren
Der große Haupt-Druckanschluss ermöglicht ein komfortables Vorfüllen des Prüflings bei bereits montierten Verschlüssen sowie ein schnelles entleeren nach der Prüfung.
Leichte Handhabung
Die Form von Verschlusskappen und Krallen ermöglicht eine sichere und komfortable Handhabung - sowohl während der Prüfung, also auch bei Montage, Demontage und Lagerung.
Maximale Flexibilität
Die A10 Verschlüsse sind kompatibel für die Verwendung des Connectors. So kann jeder Verschluss für jede Anwendung und jeden Druckanschluss angepasst werden. Erhältlich sind sowohl Gewindeadapter, als auch Anschlussnippel und Kupplungen für die gängigsten Prüfgeräte.
